Градация лекал пропорционально-расчетным способом | КОНСТРУИРУЕМ ОДЕЖДУ

Мы продолжаем характеристику процесса градации лекал, общие сведения о котором я привела в предыдущей статье.

Сегодня речь пойдет о пропорционально-расчетном способе градации, который получил наибольшее применение в условиях массового производства одежды.

При выполнении градации этим способом следует обратить внимание на такие понятия, как

исходные линии градации,
исходные точки градации,
конструктивные точки градации,
типовые схемы градации.

Исходные линии градации — это две взаимно перпендикулярные (горизонтальная и вертикальная) конструктивные линии, которые остаются постоянными для всех размеров и относительно которых происходит перемещение конструктивных точек и преобразование контура лекал базового размера в лекала любого заданного размера и роста.

Положение исходных линий градации на деталях изделия во многом зависит от выбранной

методики конструирования. Так в ЕМКО СЭВ приняты следующие исходные линии градации основных деталей:

Плечевая одежда (рисунки 1-2)

спинка – линия груди /31-33/ (горизонталь) и задняя линия проймы /33-13/ (вертикаль)

перед (полочка) – линия груди /35-37/ (горизонталь) и передняя линия проймы /35-15/ (вертикаль)

рукав – подмышечная линия /351-333/ (горизонталь) и передняя линия оката /351-355/ (вертикаль).

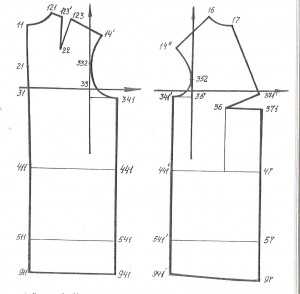

Рисунок 1 — Исходные линии градации и основные точки градации деталей переда и спинки в ЕМКО СЭВ

Рисунок 2 — Исходные линии и основные точки градации деталей рукава в ЕМКО СЭВ

Юбка (рисунок 3)

заднее полотнище юбки – линия бёдер /51-54/ (горизонталь) и средняя задняя линия /41-91/ (вертикаль)

переднее полотнище юбки – линия бёдер /54-57/ (горизонталь) и средняя передняя линия /47-97/ (вертикаль)

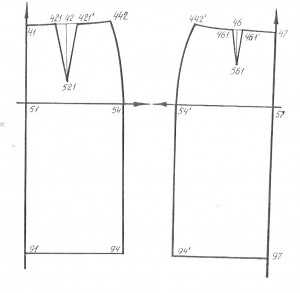

Рисунок 3 — Исходные линии и основные точки градации деталей юбки в ЕМКО СЭВ

Рисунок 4 — Исходные линии градации и основные точки градации деталей брюк в ЕМКО СЭВ

Брюки (рисунок 4)

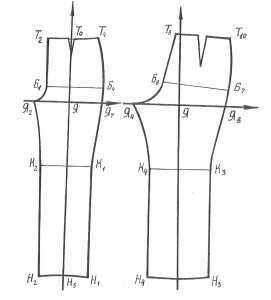

задняя часть брюк – линия бёдер /51-54/ (горизонталь) и линия сгиба /52-57/(вертикаль)

передняя часть брюк – линия бёдер/54-57/(горизонталь) и линия сгиба /56-76/ (вертикаль).

В методике ЦНИИШП предусматривается следующее положение исходных линий градации (рисунки 5-8):

на спинке – горизонтальная совпадает с линией талии, вертикальная – со средней линией спинки, соответствующей базисной сетке

на переде – горизонтальная совпадает с линией талии, вертикальная проходит касательно к линии проймы

на рукаве – горизонтальная совпадает с линией основания оката,

вертикальная соответствует линии, соединяющей верхний и нижний концы переднего переката либо параллельна ей

на заднем и переднем полотнищах юбки – горизонтальные совпадают с линией бёдер, вертикальные – со средней задней и средней передней соответственно

на задней и передней частях брюк – горизонтальные совпадают с линией уровня подъягодичной складки, вертикальные с линией сгиба частей брюк.

Рисунок 5 — Исходные линии градации и основные точки градации деталей спинки и переда в методике ЦНИИШП

Рисунок 6 — Исходные линии градации и основные точки градации деталей рукава в методике ЦНИИШП

Рисунок 7 — Исходные линии градации и основные точки градации деталей юбки в методике ЦНИИШП

Рисунок 8 — Исходные линии градации и основные точки градации деталей брюк в методике ЦНИИШП

Исходными точками градации являются точки пересечения исходных линий.

Исходные точки градации для плечевой одежды в ЕМКО СЭВ:

спинка – точка 33

перед – точка 35

рукав – точка 351

Исходные точки градации для поясной одежды:

заднее полотнище юбки – точка 51

задняя часть брюк – точка 52

переднее полотнище юбки – точка 57

передняя часть брюк – точка 56

Конструктивными точками градации

являются точки пересечения срезов детали (угловые точки), а также точки, расположенные на контурных линиях, в которых задается приращение (вектор изменений) для выполнения технического размножения лекал. Их количество должно быть оптимально для точного построения деталей смежных размеров или ростов.

Типовые схемы градации – это изображения деталей конструкции с нанесенными исходными линиями и исходными точками градации, а также с указанием направлений и величин межразмерных и межростовых приращений в соответствующих конструктивных точках.

Типовые схемы градации лекал разрабатываются для плечевых и поясных изделий применительно к их типовому покрою.

На

рисунках 9-10 показаны примеры типовых схем градации деталей спинки базовой конструкции женской одежды по размерам и ростам согласно методике ЕМКО СЭВ.

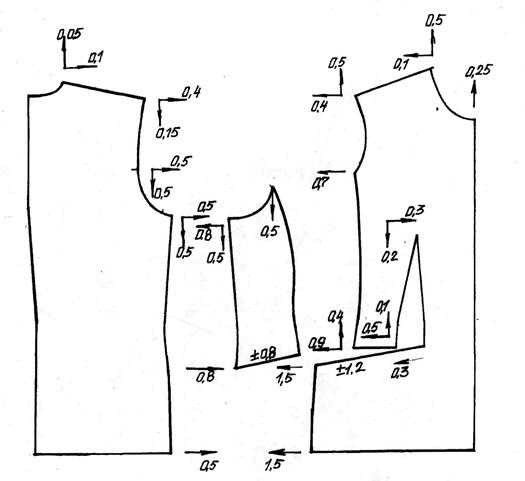

Рисунок 9 — Типовая схема градации по размерам детали спинки женской одежды (группа размеров 84-104) одежды

Рисунок 10 — Типовая схема градации по ростам детали спинки женской одежды

Для увеличения размера схемы или рисунка кликните по нему правой клавишей «мышки».

Следует отметить, что при техническом размножении деталей женской одежды

по размерам выделяют три варианта типовых схем, каждый из которых соответствует конкретной размерной группе:

первая группа – размеры 84–104;
вторая группа – размеры 108–120;
третья группа – размеры 124–136.

Градацию деталей по размерам целесообразно производить в пределах одной размерной группы, так как значения величин перемещений соответствующих конструктивных точек в каждом варианте отличаются друг от друга.

На рисунках 11-14 приведены типовые схемы градации детали спинки для разных вариантов модельных конструкций женской одежды по размерам, разработанные в

ЕМКО СЭВ.

Рисунок 11 — Типовая схема градации детали спинки с рельефом (размеры 84-104)

Рисунок 12 — Типовая сема градации спинки, отрезной по линии талии (размеры 84-104)

Рисунок 13 — Типовая схема градации спинки с кокеткой в женской одежде (размеры 84 — 104)

Рисунок 14 — Типовая схема градации спинки и бочка женского жакета (размеры 84-104)

Типовые схемы градации деталей женской, мужской и детской одежды, разработанные согласно методике ЦНИИШП, приведены в оригиналах методики.

В указанных методиках принято различное положение исходных линий градации на деталях, поэтому величины и направление перемещений конструктивных точек различно. Перемещение точек, лежащих на исходных линиях градации, производится только в одном направлении вдоль линии градации – горизонтально или вертикально. Все другие конструктивные точки контура перемещают по диагонали прямоугольника, сторонами которого являются поперечное и продольное приращения к данному размеру детали. На

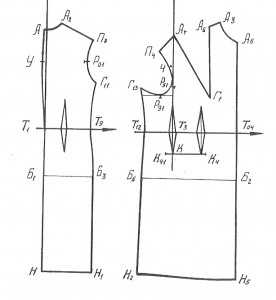

рисунке 15 приведен пример перемещения конструктивных точек детали спинки при градации по размерам в ЕМКО СЭВ.

Рисунок 15 — Схема перемещения точек при градации детали спинки по размерам в ЕМКО СЭВ

Следует отметить, что в методике ЦНИИШП принято объединение типовых схем градации деталей по размерам и ростам, при этом одинарной стрелкой (→) показывается перемещение точек при градации по размерам, двойной стрелкой (→→) – по ростам.

Горизонтальные приращения в конструктивных точках линий контура горловины спинки и переда, плечевых и боковых срезов определяют, исходя из изменчивости соответствующих размерных признаков фигур и удаленности точек от исходных линий градации.

Величины вертикальных приращений определяют также в соответствии с изменчивостью размерных признаков фигуры и удалённостью точек от исходной горизонтальной линии.

Продолжение следует…

Если Вам интересны материалы, представленные на сайте, подписывайтесь на тематические рассылки статей. Для этого внесите свои данные в форму, расположенную ниже.

Также на эту тему можно прочитать следующие статьи:

Общая характеристика процесса градации лекал

wellconstruction.ru

40. Техническое размножение лекал — Основы конструирования одежды

Первичную конструкцию лекал модели, называемую оригиналом, разрабатывают только на один средний размер и рост в той полнотно-возрастной группе, на которую рекомендована модель. Лекала деталей остальных размеров и ростов получают путем пропорционального уменьшения или увеличения линейных размеров лекал среднего размера и роста. Изменение размеров и формы лекал производят по определенным техническим правилам, называемым техническим размножением (или серийным изготовлением) лекал.
Техническое размножение лекал производят по размерам и ростам.
Переход от размера к размеру осуществляют посредством межразмерных приращений, которые дают к срезам лекал деталей оригинала среднего размера и роста.
Техническое размножение лекал по ростам производят с помощью межростовых приращений, которые дают к срезам лекал деталей каждого размера.
При правильно найденных величинах приращений контуры лекал всех размеров и ростов не должны искажаться по сравнению с оригиналом.

Закономерности изменчивости антропометрических размерных признаков как основа технического размножения лекал

Изменение размеров деталей одежды связано с изменением размеров фигур типового телосложения. Поэтому в основе правил определения размеров деталей одежды различных размеров и ростов должны лежать закономерности изменения подчиненных размерных признаков тела при изменении ведущих размерных признаков обхвата груди и роста, по которым ведется нумерация одежды.
Из закономерностей, рассмотренных в начале следует, что более тесная связь существует между размерными признаками одного направления: поперечных — с обхватом груди, продольных — с ростом.
Однако вследствие линейной зависимости подчиненных размерных признаков от обоих ведущих, при изменении обхвата груди (при одном и том же росте) происходит изменение не только поперечных, но и некоторое изменение продольных размерных признаков. И наоборот, при изменении роста (при одном и том же обхвате груди) изменяются не только продольные размерные признаки, но и в какой-то мере поперечные.
Исходя из этих закономерностей, при размножении лекал деталей одежды по размерам (при одном и том же росте) изменение линейных размеров деталей производят не только в поперечном направлении, но и в продольном. В результате этого конструктивные точки деталей перемещаются на чертеже по диагонали прямоугольника, сторонами которого являются поперечное и продольное приращения к данному размеру детали.
При размножении лекал деталей одежды по ростам (при одном и том же обхвате груди) изменение линейных размеров деталей производят только в продольном направлении, пренебрегая поперечными приращениями размеров вследствие их относительно малой величины.
Теория размножения лекал разработана еще очень мало, поэтому на практике обычно пользуются различными практическими способами технического размножения лекал.

Способы технического размножения лекал

Известны три способа технического размножения лекал: группировки, лучевой и пропорционально-расчетный. Детальный анализ их дан в [51].
Способ группировки сводится к получению лекал деталей одежды различных размеров в результате совмещения двух комплектов лекал (среднего и смежного или среднего и крайнего).
После совмещения лекал одноименные конструктивные точки соединяют прямыми. Прямые делят на число частей, соответствующих числу промежуточных размеров (рис. V-45,а) и определяют величины приращений от размера к размеру. Соединяя точки на прямых, получают контуры лекал промежуточных размеров.
Основной недостаток способа группировки заключается в том, что необходимо строить чертежи не на один, а на два размера. Способ группировки используют для определения величин приращений при размножении лекал другими способами.
Лучевой способ применяется в настоящее время редко.

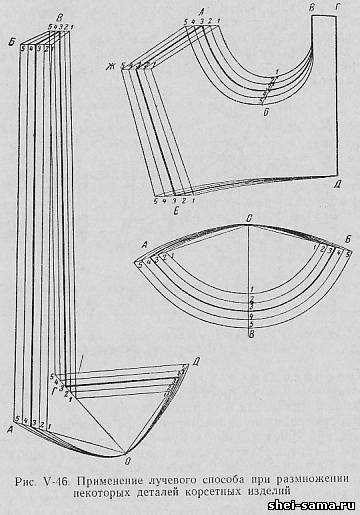

Сущность лучевого способа состоит в том, что из определенной точки (фокуса) проводят через все конструктивные точки детали прямые линии (лучи). От контура детали вдоль этих лучей откладывают величины приращений (рис. V-45, б).
По вновь найденным точкам вычерчивают контуры деталей больших и меньших размеров.
Этот способ наиболее простой, но наименее точный. На точность его влияет, в первую очередь, выбор положения исходной точки (фокуса). При разных положениях фокуса направление лучей получается разным, конструктивные точки лекал смещаются, а контуры их искажаются.
Лучевой способ может быть использован при размножении лекал отдельных деталей головных уборов и корсетных изделий, приращения размеров которых происходят в радиальном направлении (рис. V-46).
Пропорционально-расчетный способ получил наиболее широкое распространение при конструировании одежды как в нашей стране, так и за рубежом.
Сущность пропорционально-расчетного способа состоит в том, что смещения конструктивных точек лекал производят по горизонталям и вертикалям с учетом соответствующих приращений лекал по горизонтальным и вертикальным осям (рис. V-45, в).

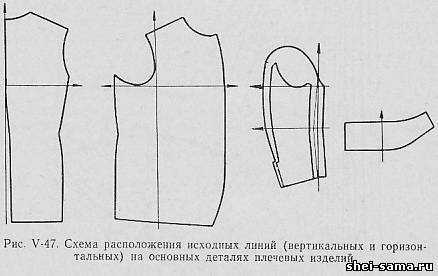

Величины приращений по вертикалям и горизонталям для каждой конструктивной точки лекал находят, исходя из определенного положения точки относительно исходных линий (осей). Для основных деталей плечевых изделий (пиджака, жакета, пальто, платья и др.) рекомендуется [31, 32, 33, 37] следующее расположение исходных линий (рис. V-47).
На спинке вертикальная линия должна совпадать с серединой спинки или линией, касательной к верхней части средней линии спинки. Горизонтальная линия — линия груди (глубины проймы).
На полочке вертикальная линия должна проходить касательно к линии проймы. Горизонтальная линия — линия груди (глубины проймы).
На рукаве вертикальная линия соединяет концы переднего переката. Горизонтальная линия — линия глубины оката, соответствующая линии глубины проймы спинки и полочки изделия.
В воротнике изменяется только длина, поэтому выбирается одна исходная линия — вертикальная, проходящая через надсечку, соответствующую положению плечевого шва.

Размножение лекал по размерам

Исходным приращением по горизонтали для размножения лекал по размерам является приращение к ширине готового изделия по линии груди. Оно определяется на основе межразмерной разницы между смежными номерами одежды (2 см).

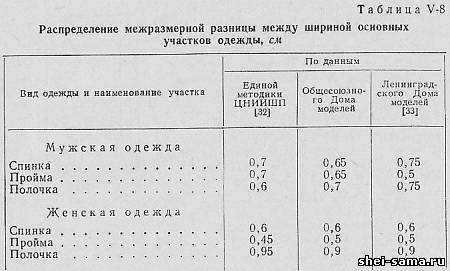

Распределение межразмерной разницы между шириной основных участков одежды (спинкой, проймой и полочкой) производят пропорционально ширине этих участков для типовых изделий и изменчивости размерных признаков Ш, и Ш„ определяющих ширину спинки и полочки (табл. V-8).
Горизонтальные приращения в конструктивных точках линий ростка, горловины, плечевых срезов, талии и бедер определяют, исходя из изменчивости соответствующих размерных признаков тела. Общие приращения по обхватам талии и бедер распределяют между спинкой, проймой и полочкой в таком же соотношении, как и по линии груди.
Величины вертикальных приращений находят, исходя из данных об изменчивости пропорций фигуры и удаленности конструктивных точек от исходной горизонтали. Так, точки середины ростка спинки и вершины горловины полочки имеют вертикальные приращения в мужской одежде соответственно: 0,45 — 0,5 см и 0,6 — 0,65 см, а в женской одежде 0,6 — 0,7 см и 0,9 — 1,0 см*. В то же время вертикальное приращение к точке вершины боковых срезов, лежащей вблизи от исходной горизонтали равно 0 — 0,3 см [31, 32, 33, 35, 37].
Общая длина детали в разных размерах (при постоянном росте) остается постоянной. Для сохранения постоянной длины в верхних и нижних точках деталей: на спинке — в точках середины ростка и низа, на полочке — в точках уступа лацкана (вершины линии полузаноса) и низа по борту, в рукаве — в точках вершины оката и низа, откладывают одинаковые по величине и направлению вертикальные приращения.
Перемещение точек на линиях, принятых за исходные, производят только в одном направлении: на горизонтальных линиях — по горизонтали, на вертикальных линиях — по вертикали. Все остальные конструктивные точки, лежащие на контурных линиях лекал, перемещаются и по вертикалям и по горизонталям.
Вертикальные приращения для всех конструктивных точек независимо от их расположения относительно исходной горизонтали направлены для больших размеров вверх, для меньших — вниз. Направление горизонтальных приращений (влево или вправо) зависит от размера и расположения контурной линии детали относительно исходной вертикали.
На рис. V-48-51 (а) показаны схемы размножения по размерам основных лекал деталей пиджака, выполненные по рекомендациям ЛДМ [ЗЗ].
Размножение лекал спинки (рис. V-48, а) и полочки (рис. V-49, а) производят обычно на отдельных чертежах, лекал верхней и нижней половинок рукава — чаще на одном чертеже (рис. V-50, а). При этом линии-переднего переката и низа верхней и нижней половинок должны совпадать. При размножении лекал деталей рукава линии передних срезов оставляют без изменения, а изменение ширины рукава производят за счет перемещения локтевых срезов.
Величину приращения к ширине рукава по всем методикам берут примерно равной приращению к ширине проймы. Опыт работы фирмы «Большевичка» показывает, что для сохранения во всех размерах постоянного процента посадки ткани по окату при втачивании рукава в пройму необходимо брать это приращение на 0,1 см больше, чем для проймы.
Высота оката рукава изменяется в соответствии с изменением глубины проймы изделия.

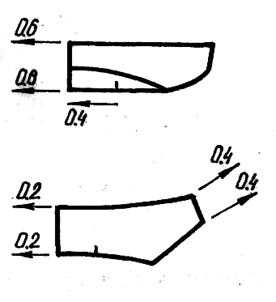

Размножение лекал нижнего воротника и верхнего воротника производят одинаково. Ширину воротника оставляют постоянной для всех размеров. Величину приращения к длине воротника устанавливают в соответствии с изменением длины ростка спинки и горловины полочки (это соответствует межразмерному приращению к полуобхвату шеи, равному 0,5 см).

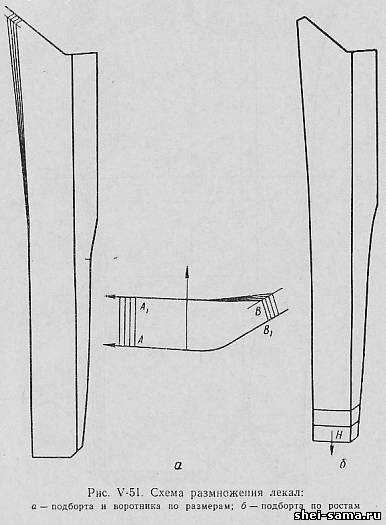

При размножении лекала подборта изменяется только длина верхней части в соответствии с изменением длины горловины полочки.
——————-
* При этом баланс мужских изделий от размера к размеру изменяется в среднем на 0,15 см, а женских — на 0,3 см.

Размножение лекал по ростам

Исходным приращением по вертикали для размножения лекал по ростам является приращение к длине готового изделия, определяемого на основе межростовой разницы между смежными ростами изделия.
Для упрощения размножения по ростам лекал спинки и полочки изменения продольных размеров лекал учитывают только на участках деталей, расположенных ниже исходной горизонтали — линии груди, оставляя верхнюю часть детали неизменной во всех ростах.
В Ленинградском Доме моделей установили, что это является одной из причин нарушения баланса изделия, и разработали свои правила размножения лекал по ростам [33], учитывающие изменение не только нижней, но и верхней части этих деталей. Основанием для этого послужили опубликованные данные антропологических измерений фигур. Измерения высоты проймы, определяющие положение верхних конструктивных линий относительно основания проймы, изменяются не только по размерам, но в такой же степени и по ростам. При этом с увеличением роста в одном и том же размере высота основания проймы сзади увеличивается в большей степени, чем спереди, а с увеличением размера в одном и том же росте в большей степени возрастает высота основания проймы спереди. В соответствии с изменением глубины проймы спинки и полочки даются приращения и к высоте оката рукава.
Размножение воротника по ростам не производят.
На рис. V-48 — 51 (б) показаны чертежи размножения по ростам основных деталей пиджака, выполненных по рекомендации ЛДМ [33].
* * *

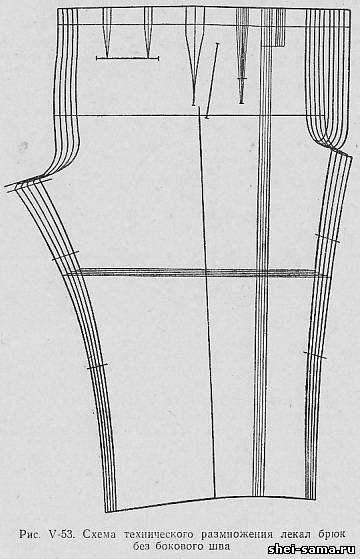

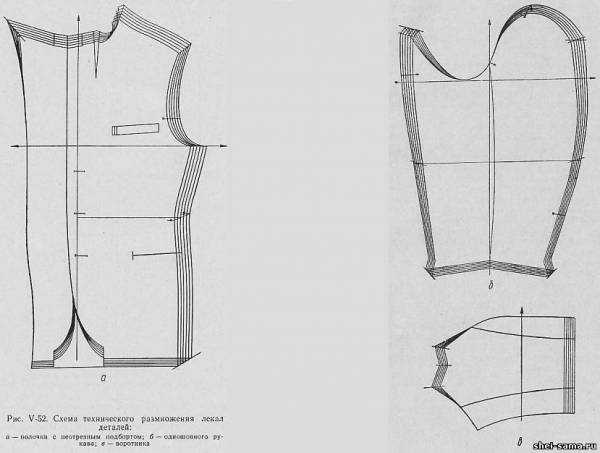

При размножении лекал деталей изделий усложненных моделей общие приращения к размерам спинок, полочек, рукавов и воротников остаются такими же, как и в типовых изделиях, но их распределяют между отдельными частями деталей путем пропорционального расчета.
Техническое размножение лекал, сконструированных по образцам моделей, производится применяемыми в промышленности методами. При этом в отдельных участках деталей усовершенствованной конструкции (неотрезных подбортах, цельнокроеных рукавах и воротнике, основных деталей брюк без боковых швов) нахождение конструктивных линий производят с учетом особенностей новой конструкции, сохраняя применяемые приращения между размерами (рис. V-52, 53).

Техника размножения лекал

Графическое построение приращений в каждой точке при размножении лекал — трудоемкая работа, требующая больших затрат времени и напряженного внимания. За последние годы у нас [48] и за рубежом [39] появился ряд способов, упрощающих технику размножения лекал.

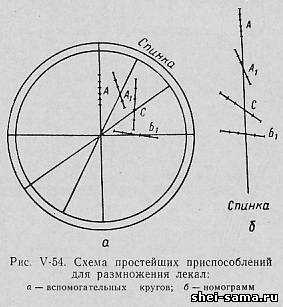

Сущность этих способов сводится к следующему. На прозрачную кальку или плексиглас переносят заранее построенные приращения так, чтобы все они компактно разместились на прямой или радиусах диска (рис. V-54). Каждый радиус диска используется для размножения одной конструктивной точки детали. Радиус служит в качестве оси, совпадающей с направлением вертикали в соответствующей конструктивной точке на чертеже лекал. Под соответствующим углом к оси проводят прямые, на которых лежат конструктивные точки всех размеров. В местах расположения точек делают отверстия.
В литературе [39] описаны также простейшие приборы градемастер и вариатор, позволяющие механизировать процесс размножения лекал. Лекало среднего размера укрепляют в рычагах прибора и вручную передвигают в нужных горизонтальных и вертикальных направлениях и очерчивают контуры нового лекала. Контуры лекал затем вырезают вручную.
Прибор мультиградер совмещает размножение и вырезание лекал, поэтому отпадает необходимость очерчивания контуров лекал.

ЛИТЕРАТУРА

31. Виноградов С.К., Репейков В.Н., Лебедев А.М. Конструирование мужской верхней одежды, Ростехиздат, 1961.
32. Единая методика конструирования одежды. Мужская одежда, Госместпромиздат, 1962.
33. Опыт конструирования мужской одежды. «Швейная промышленность», серия VIII, информация 4(6). ЦИНТИЛегпром, 1963.
35. Единая методика конструирования одежды. Женская одежда, Госместпромиздат, 1962.
37. Царев Н.И. Конструирование женской верхней одежды. Ростехиздат, 1963.
39. Современные способы размерных увеличений и уменьшений лекал. «Швейная и трикотажная промышленность», Научно-технический сборник № 7, ЦИНТИЛегпром, 1962.
48. Почус М.И. Опыт применения номограмм для изготовления лекал швейных изделий смежных размеров (техническое размножение лекал), БТИ, 1959.
51. Мирутенко О.С., Трухан Г.Л. Анализ методов серийного изготовления лекал. Журн. «Швейная промышленность», № 4, 1963.

shei-sama.ru

Градация лекал пропорционально-расчетным способом

Поиск Лекций

26 Авг 2012 . Отзывов (23) »

При выполнении градации этим способом следует обратить внимание на такие понятия, как

исходные линии градации,
исходные точки градации,
конструктивные точки градации,
типовые схемы градации.

Положение исходных линий градации на деталях изделия во многом зависит от выбранной методики конструирования. Так в ЕМКО СЭВ приняты следующие исходные линии градации основных деталей:

Плечевая одежда (рисунки 1-2)

спинка – линия груди /31-33/ (горизонталь) и задняя линия проймы /33-13/ (вертикаль)

перед (полочка) – линия груди /35-37/ (горизонталь) и передняя линия проймы /35-15/ (вертикаль)

рукав – подмышечная линия /351-333/ (горизонталь) и передняя линия оката /351-355/ (вертикаль).

Рисунок 1 — Исходные линии градации и основные точки градации деталей переда и спинки в ЕМКО СЭВ

Рисунок 2 — Исходные линии и основные точки градации деталей рукава в ЕМКО СЭВ

Юбка (рисунок 3)

заднее полотнище юбки – линия бёдер /51-54/ (горизонталь) и средняя задняя линия /41-91/ (вертикаль)

переднее полотнище юбки – линия бёдер /54-57/ (горизонталь) и средняя передняя линия /47-97/ (вертикаль)

Рисунок 3 — Исходные линии и основные точки градации деталей юбки в ЕМКО СЭВ

Рисунок 4 — Исходные линии градации и основные точки градации деталей брюк в ЕМКО СЭВ

Брюки (рисунок 4)

задняя часть брюк – линия бёдер /51-54/ (горизонталь) и линия сгиба /52-57/(вертикаль)

передняя часть брюк – линия бёдер/54-57/(горизонталь) и линия сгиба /56-76/ (вертикаль).

В методике ЦНИИШП предусматривается следующее положение исходных линий градации (рисунки 5-8):

на переде – горизонтальная совпадает с линией талии, вертикальная проходит касательно к линии проймы

на рукаве – горизонтальная совпадает с линией основания оката,

Рисунок 5 — Исходные линии градации и основные точки градации деталей спинки и переда в методике ЦНИИШП

Рисунок 6 — Исходные линии градации и основные точки градации деталей рукава в методике ЦНИИШП

Рисунок 7 — Исходные линии градации и основные точки градации деталей юбки в методике ЦНИИШП

Рисунок 8 — Исходные линии градации и основные точки градации деталей брюк в методике ЦНИИШП

Исходными точками градации являются точки пересечения исходных линий.

Исходные точки градации для плечевой одежды в ЕМКО СЭВ:

спинка – точка 33

перед – точка 35

рукав – точка 351

Исходные точки градации для поясной одежды:

заднее полотнище юбки – точка 51

задняя часть брюк – точка 52

переднее полотнище юбки – точка 57

передняя часть брюк – точка 56

Конструктивными точками градации являются точки пересечения срезов детали (угловые точки), а также точки, расположенные на контурных линиях, в которых задается приращение (вектор изменений) для выполнения технического размножения лекал. Их количество должно быть оптимально для точного построения деталей смежных размеров или ростов.

На рисунках 9-10 показаны примеры типовых схем градации деталей спинки базовой конструкции женской одежды по размерам и ростам согласно методике ЕМКО СЭВ.

Рисунок 9 — Типовая схема градации по размерам детали спинки женской одежды (группа размеров 84-104) одежды

Рисунок 10 — Типовая схема градации по ростам детали спинки женской одежды

Для увеличения размера схемы или рисунка кликните по нему правой клавишей «мышки».

Следует отметить, что при техническом размножении деталей женской одежды по размерам выделяют три варианта типовых схем, каждый из которых соответствует конкретной размерной группе:

первая группа – размеры 84–104;
вторая группа – размеры 108–120;
третья группа – размеры 124–136.

Градацию деталей по размерам целесообразно производить в пределах одной размерной группы, так как значения величин перемещений соответствующих конструктивных точек в каждом варианте отличаются друг от друга.

На рисунках 11-14 приведены типовые схемы градации детали спинки для разных вариантов модельных конструкций женской одежды по размерам, разработанные в ЕМКО СЭВ.

Рисунок 11 — Типовая схема градации детали спинки с рельефом (размеры 84-104)

Рисунок 12 — Типовая сема градации спинки, отрезной по линии талии (размеры 84-104)

Рисунок 13 — Типовая схема градации спинки с кокеткой в женской одежде (размеры 84 — 104)

Рисунок 14 — Типовая схема градации спинки и бочка женского жакета (размеры 84-104)

Рисунок 15 — Схема перемещения точек при градации детали спинки по размерам в ЕМКО СЭВ

poisk-ru.ru

Выполнение градации лекал основных деталей женского (мужского) плечевого изделия с втачными рукавами по размерам и ростам.

⇐ ПредыдущаяСтр 17 из 18Следующая ⇒

2.1. Установить группы размеров и ростов, на которые будет производиться градация лекал. Например, базовый размеро-рост 164-88-94 предлагается градировать на два больших и два меньших размера, т.е. с 80 по 96, на один (два) больших и меньших роста, т.е. с 158 по 170.

2.2. Выполнить градацию лекал в следующей последовательности:

· установить и обозначить точки градации;

· от каждой точки градации исходного размера отложить в направлении координат величины градации ΔX_zГ_j, ΔY_jГ_jдля больших размеров и величины градации с обратным знаком – (ΔX_zГ_j), — (ΔY_zГ_j) – для меньших размеров) в соответствии с выбранной схемой градации (рис. 29.1-29.8).;

· для большей точности выполнения градации, величины приращений в конструктивных точках следует откладывать по вертикали и горизонтали сразу на группу размеров;

· окончательные точки градуированных размеров находят на пересечении перпендикуляров, восстановленных из точек, соответствующих k·ΔX_zГ_j, k·ΔY_jГ_j;

· соединить соответствующие точки k-того размера и получить контур деталей одежды k-того размера;

· градацию производят отдельно по размерам и ростам. Сначала следует выполнить градацию по размерам; затем базовый (средний) размер градировать по ростам. Студентам можно выполнить градацию по ростам только базового размера. Допускается выполнение градации лекал по размерам и ростам на совмещенном чертеже.

Каждую конструктивную точку шаблона переместить по горизонтали и

3. Поверить качество выполнения лекал конструкций, полученных градированием.При этом следует учесть, что:

1. переходы от размера к размеру должны быть равномерными;

2. длины, соединяемых в изделии срезов деталей крайних размеров (меньшего и большего), сопоставляют между собой, сравнивая с аналогичными длинами в базовом размере;

3. измерения длин срезов выполняют по линиям соединения этих срезов, т.е. по линиям шва;

4. срезы, имеющие разную длину в базовом размере должны оставаться равными и в крайних размерах;

5. предусмотренная в ИМК посадка по срезу должна изменяться так, чтобы оставалась постоянной норма посадки;

6. по окату втачного рукава контролируют среднюю норму посадки и норма на участках между надсечками. с целью сохранения норм посадки по участкам допускается изменение направления диагоналей градации в точках надсечек контура.

Контрольные вопросы:

1. С какой целью выполняют градацию лекал?

2. Какие способы градации вам известны? в каких случаях они применяются?

3. Назовите достоинства и недостатки лучевого способа градации.

4. Назовите достоинства и недостатки лучевого способа группировки.

5. Назовите достоинства и недостатки пропорционально-расчетного способа градации.

6. Назовите исходные линии градации для плечевой и поясной одежды. Для чего они нужны?

7. Какие точки называются исходными точками градации? конструктивными точками градации?

8. Чему равна межразмерная разница между смежными номерами одежды?

9. По каким срезам деталей не обеспечивается необходимое сопряжение длин при их градации по размерам? В чем, по вашему мнению, причины этого и какие бы вы могли дать предложения по изменению схемы градации?

10. По каким конструктивным параметрам изделия при градации не наблюдается соответствия изменчивости размерных признаков фигур? Как это может отразиться на качестве готового изделия?

11. Какова ваша оценка изученной методики градации, и какие вы можете дать предложения по ее совершенствованию?

12. Какие размерные признаки фигуры имеют наибольшую и наименьшую межразмерную и межростовую изменчивость?

Требования к отчету:

В отчете по лабораторной работе № 28 должны быть представлены:

— тема;

— цель работы;

— содержание работы;

— зарисовки схем градации основных лекал изделий с втачными рукавами.

— чертежи градации лекал женского (мужского) плечевого изделия по размерам и ростам в М 1:1.

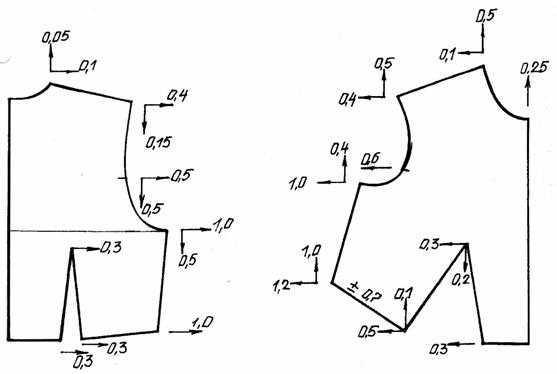

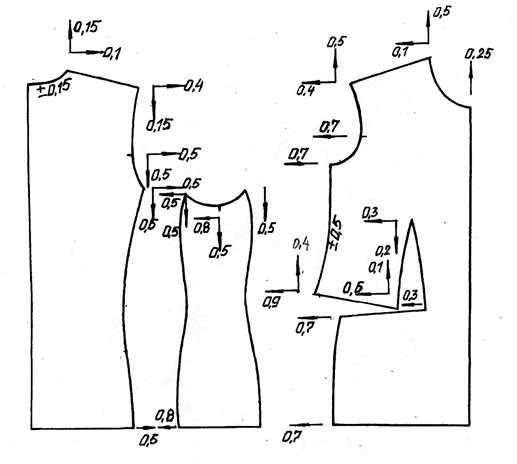

Рисунок 28.1 – Схема градации основных деталей женской одежды

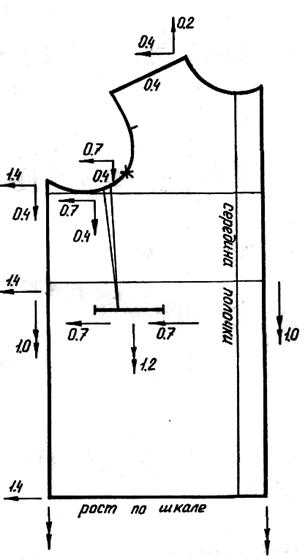

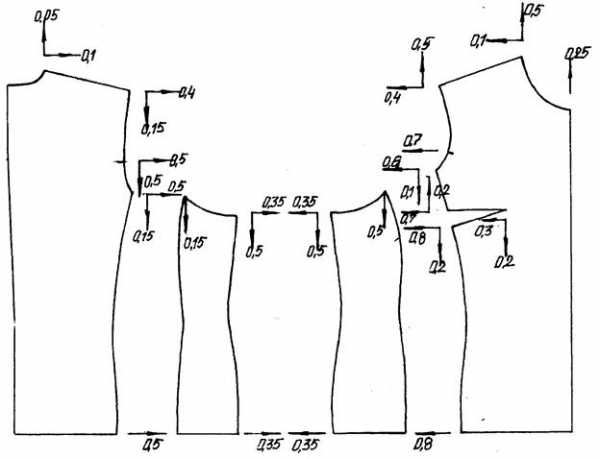

Рисунок 28.2 – Схема градации основных деталей женской одежды

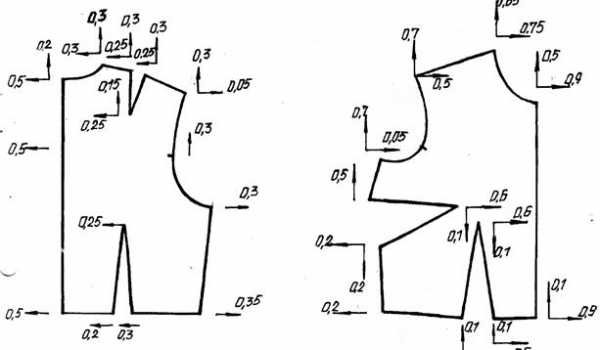

Рисунок 28.3 – Схема градации основных деталей женской одежды

Рисунок 28.4 – Схема градации основных деталей женской одежды

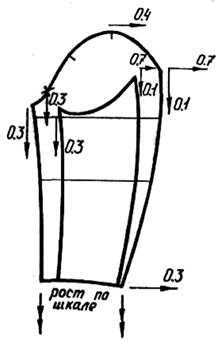

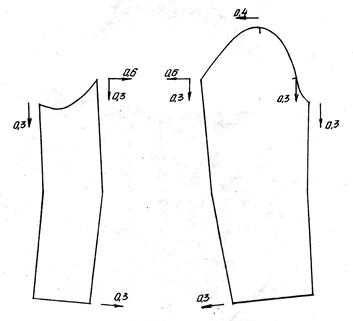

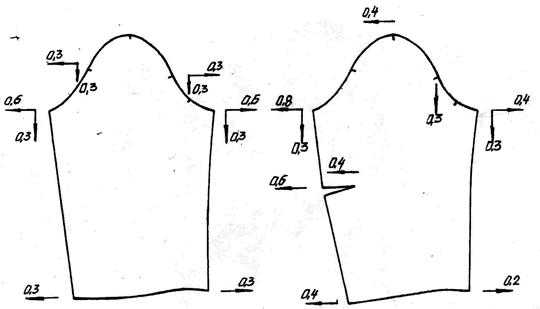

Рисунок 28.5 – Схема градации лекал деталей рукава женской одежды

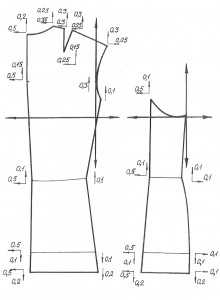

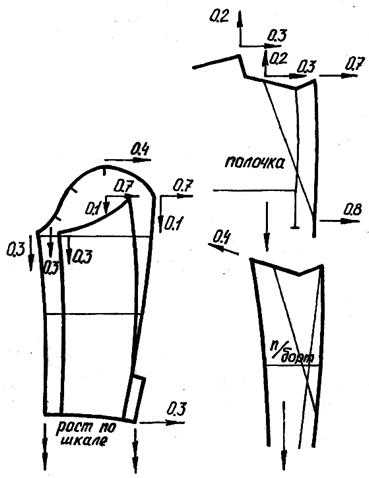

Рисунок 28.6 – Схема градации основных деталей женской одежды

Рисунок 28.7 – Схема градации основных деталей мужского пиджака

Рисунок 28.8 – Схема градации основных деталей мужского пальто

Лабораторная работа № 29

Градация лекал (шаблонов) деталей плечевой одежды
с рукавами реглан и цельнокроеными

Цель работы: знакомство с особенностями градации лекал деталей одежды нетиповых конструкций; освоение методики градации лекал деталей изделий с цельнокроеными рукавами и рукавами реглан.

Пособия и инструменты:плакаты учебные, лекала основных деталей изделий с цельнокроеными рукавами и рукавами реглан, миллиметровая бумага, чертежные принадлежности.

Литература:

8. А.П. Андреева, У.Б. Дерябичева и др. Иллюстрированное пособие по изготовлению лекал верхней одежды. Учебное пособие / – С-Петербург, СПГУДТ, 1998, с. 83-87.

9. С.В. Куренова, Н.Ю. Савельева. Конструирование одежды, Учебное пособие / Серия «Учебники, учебные пособия». – Ростов н/Д: Феникс, 2003, с. 352-355, 412-421.

Содержание работы(6 часов):

1. Изучение особенностей градации лекал деталей одежды нетиповых конструкций.

2. Выполнение градации лекал деталей изделий с цельнокроеными рукавами и с рукавами реглан по размерам и ростам.

3. Поверка качества выполнения конструкций, полученных градированием.

Методические указания:

Размножение размеров — Общие сведения. Свойства и закономерности — Нижний Тагил

Как правило, в швейном производстве конструкция выполняется только на один размер, который считается базовым. Оригинальные принципы технического конструирования применяются именно при разработке базового размера и на него же в дальнейшем изготавливается прототип модели, полностью соответствующий эскизу; на прототипе проверяется качество посадки изделия.

В Италии обычно используют в качестве базового 42-й размер. Но существует несколько фирм, использующих иные базовые размеры. Например, MARINA RINARDI выпускает одежду специально для полных женщин и берет за основу 44-й размер. Фирма ONYX и предприятие стилиста Антонио Берарди шьют молодежную одежду и базовым считают 40-й размер.

Для дальнейшего использования результатов конструирования полученные лекала должны быть тщательно проверены внутри предприятия - стилистом, модельером-конструктором, портными.

При индустриальном изготовлении предполагается использование приемов, которые позволяют сократить затраты времени на разработку лекал конструкций моделей на большие и меньшие размеры, исключая их расчеты при построении и моделировании. Для выполнения качественной градации лекал необходимо знать принципы, соответствующие технологии моделирования, и иметь представление об особенностях физиологического строения человека.

В целях усовершенствования процесса получения лекал на различные размеры и роста определяются основные нормотипы (normotipo) фигур; величины обхватов тела и роста изменяют пропорционально. Установлено, что эти изменения равны 2 см от размера к размеру.

По европейским стандартам, номер размера определяет полуобхват груди, снятый над выступающими точками груди (circonferenza torace /2 = semi torace). Так, например, размеру taglia 42 соответствует circonferenza torace , равная 84 см.

Система обозначения размеров в различных странах
Россия	42	44	46	48	50	52	54
Италия	38	40	42	44	46	48	50
Испания	28	30	32	34	36	38	40
Германия	34	36	38	40	42	44	46
Франция	36	38	40	42	44	46	48
Америка	8	10	12	14	16	18	20

Многие европейские фирмы, производящие одежду, используют собственные таблицы размерных признаков (misure antropometriche), а также таблицы размерных признаков своих клиентов (misure cjmmercial).

При градации лекал учитываются размеры внутренние (inferiore — меньшие от принятого базового) и внешние superiore — большие от принятого базового).

Величины измерения обхватов фигуры между смежными размерами имеют разницу в 4 см; длина плеча и и длина рукава изменяются на 1 см. Размножать модель — означает изменять ее по отношению к базовой, не меняя при этом конструктивных линий и особенностей посадки на фигуре. Для осуществления этого процесса используются геометрические передвижения основных конструктивных точек по приращением (по X, Y). Величины приращений могут быть положительными или отрицательными, в зависимости от положения размера по отношению к базовому. Величины приращений всегда выражаются в миллиметрах и вносятся в специальную таблицу — Правила градации.

Сегодня фирмы, занимающиеся производством одежды, выполняют процесс градации лекал с использованием компьютера и специального программного обеспечения (Гербер, Инвестроника). В результате использования компьютерных технологий при проектировании моделей затраты времени на весь процесс составляют в среднем 2 часа на одну модель.

Однако выполнение компьютерного размножения невозможно без знания ручных приемов этого процесса. Мы предлагаем правила градации для основных деталей базовых конструкций юбки, брюк, платья, блузки, жакета, комбинезона, основанные на опыте ведущих европейских производителей одежды.

www.moytagil.ru

3.6.4. Градация лекал по размерам и ростам

1. Определить размерные и ростовые варианты градации, соответствующие заданной полнотной группе и размерной подгруппе базового варианта. Необходимые размерные и ростовые варианты фигур следует определить по ОСТ 17 – 325 – 81, ОСТ 17 – 326 – 81.

Например, разработку лекал женского жакета проводили на типовую фигуру158 – 96 – 104. Этот размер базовым для второй полнотной группы, подгруппы малых размеров, в которую включены типовые размеры 84, 88, 92, 96, 100, 104 и типовые роста 146 152, 158, 164, 170, 176. В градационных чертежах необходимо осуществить построение 3 размеров в меньшую сторону и двух размеров в большую сторону. Для базисного 96 размера следует построить лекала всех недостающих ростов: 146, 152, 164, 170, 176.

2. Построить контуры базового размеророста деталей узла. Нанести оси градации на каждую деталь.

3. Выбрать способ и схему градации из числа рекомендованных (1, 2, 4 …8) или имеющихся на предприятии.

4. Зарисовать схему градации деталей узла спинки. На схеме указать направления и величины градационных приращений в характерных точках (∆х_i, ∆у_i).

5. Построить градационные чертежи по размерам, затем по ростам. Чертежи выполняют на миллиметровой бумаге в М 161.

6. Выполнить анализ и уточнит градационные чертежи по результатам сравнения длин одноименных конструктивных параметров в деталях крайних размероростовочных вариантов. В число анализируемых включают параметры, контролируемые табелем мер технического описания. В табличной форме отразить результаты равнение конструктивных прибавок, заложенных в контролируемых параметров.

Таблица 3.37

Анализ изменения конструктивных прибавок при градации

Наименование конструктивного параметра	Измерение изделия, см				Величина размерного признака, см				Величина конструктивной прибавки, см				Выводы о правильности градации
	min p	баз. р	max p	min p		баз. р	max p	min p		баз. р	max p
1	2	3	4	5		6	7	8		9	10	11
Ширина спинки	21	22,5	23,5	19		20,5	21,5	2,0		2,0	2,0	∆Пшс=0
Величина прибавки в опорной зоне постоянна
Ширина плеча	15,9	17,1	17,9	15,3		15,6	15,8	0,6		1,5	2,1	∆ Пшп=0,3
Прибавка изменяется, что соответствует системе расчета и рациональной конфигурации проймы

7. Выполнить анализ сопряжения, накладываемости и неизменности в соотношениях длин срезов лекал крайних размероростовочных вариантов.

Таблица 3.38

Анализ изменения длин соединяемых срезов после градации

Наименование соединяемых срезов	Величина отклонения длин срезов, см				Выводы
Наименование соединяемых срезов	min p	баз. р	max p		Выводы
1	2	3	4	5
Боковой срез спинки	26	23	21	∆ l = 0
Боковой срез бочка	26	23	21	∆ l = 0

Таблица 3.39

Анализ сопряженности срезов

Наименование общей линии контура	Показатели стыкуемых углов	Величина углов наклона			Выводы
Наименование общей линии контура	Показатели стыкуемых углов	min p	баз. р	max p	Выводы
1	2	3	4	5	6
Пройма	Угол наклона плечевого среза φ: к пройме спинки φ1 к пройме полочки φ2 φ = φ1 + φ2	85⁰ 95⁰ 180⁰	88⁰ 92⁰ 180⁰	90⁰ 90⁰ 180⁰	φ = 180⁰
При градации соблюдается условие сопряжения срезов

studfiles.net

конструирование, методы и способы градации

Курс градация лекал одежды по размерам и росту: конструирование, методы и способы градации &noscript=1″/>

Вход/Регистрация
Интернет-магазин
- Выкройки
  - Все выкройки
  - Комплекты Grasser Look
  - Grasser Look. Брюки, худи и стеганная куртка.
  - Grasser Look. Брюки, свитшот и дубленка-косуха.
  - Grasser Look. Брюки, свитшот и стеганный жилет.
  - Grasser Look. Утепленная куртка, свитшот и брюки.
  - Grasser Look. Утепленное пальто, свитшот и брюки.
  - Grasser Look. Льняной жакет, брюки и топ.
  - Grasser Look. Платье-футболка и бомбер.
  - Grasser Look. Брюки и парка.
  - Grasser Look. Жакет, бадлон и брюки.
  - Grasser Look. Топ и юбка-тюльпан.
  - Скидки и акции
  - Выкройки для женщин
  - Большие размеры
  - Брюки, шорты
  - Верхняя одежда
  - Для беременных
  - Жакеты, свитшоты, кофты, блузы, футболки
  - Жилеты
  - Комбинезоны
  - Купальники
  - Нижнее белье
  - Одежда для дома
  - Платья
  - Сарафаны
  - Юбки
  - Выкройки для мужчин
  - Детские выкройки
  - Выкройки для девочек
  - Выкройки для мальчиков
  - Выкройки осень 2018
  - Для офиса
  - Шьем из трикотажа
  - Базовые лекала
  - Выкройки для начинающих
  - Платья для начинающих
  - Бесплатные выкройки
  - Выпускной вечер
  - Выкройки спортивной одежды
  - Выкройки головных уборов
  - Выкройки домашней одежды

grasser.ru

РубрикаСоветы психолога
