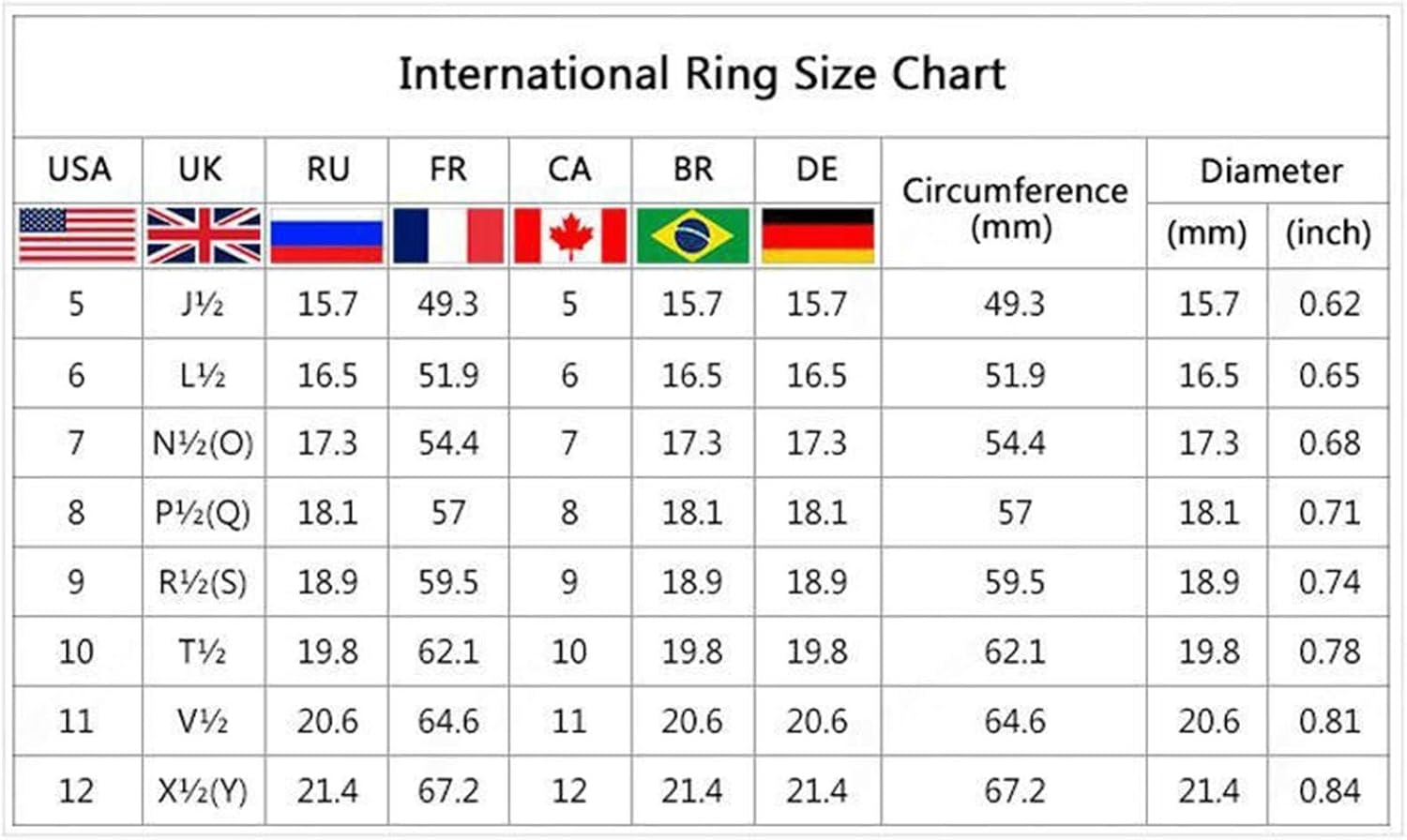

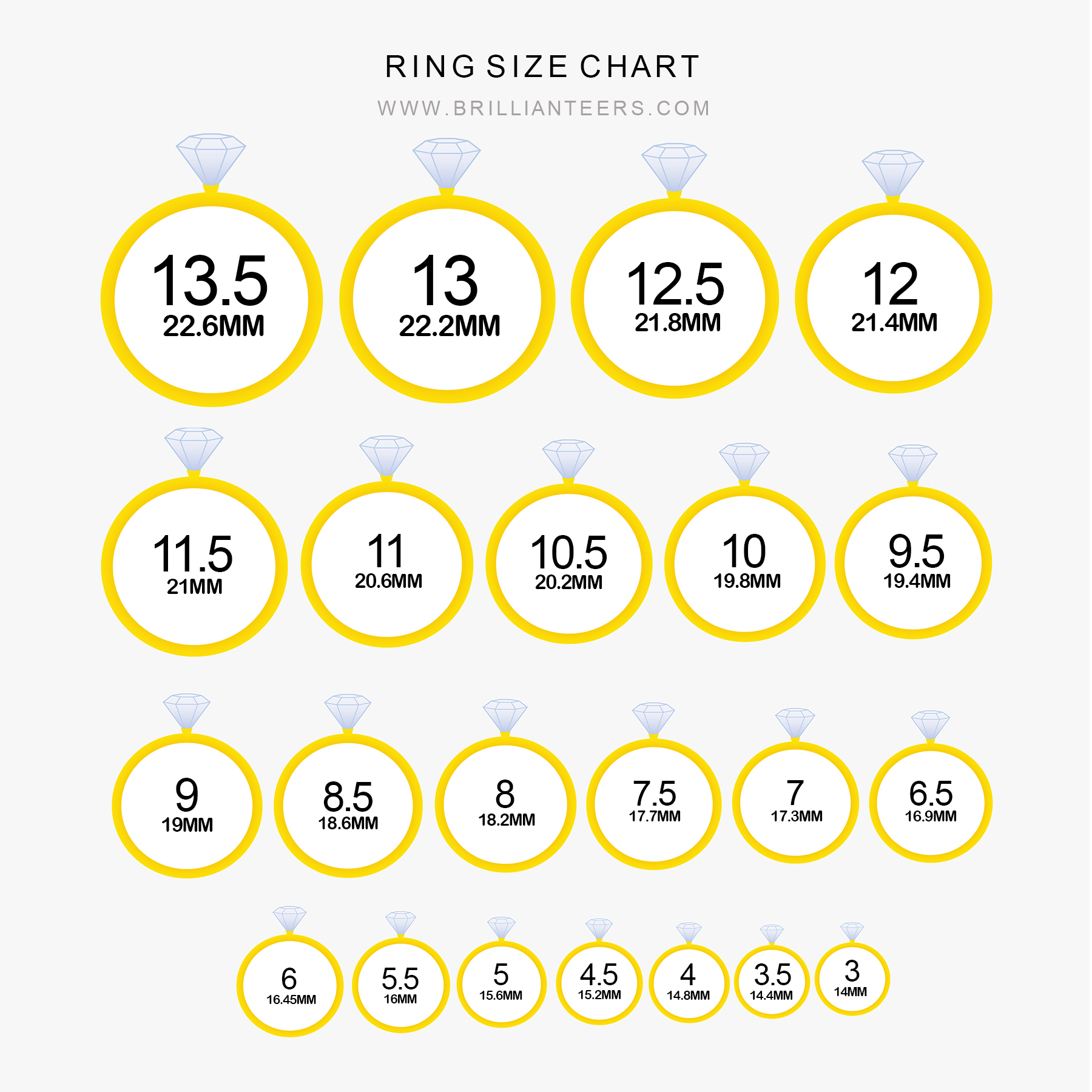

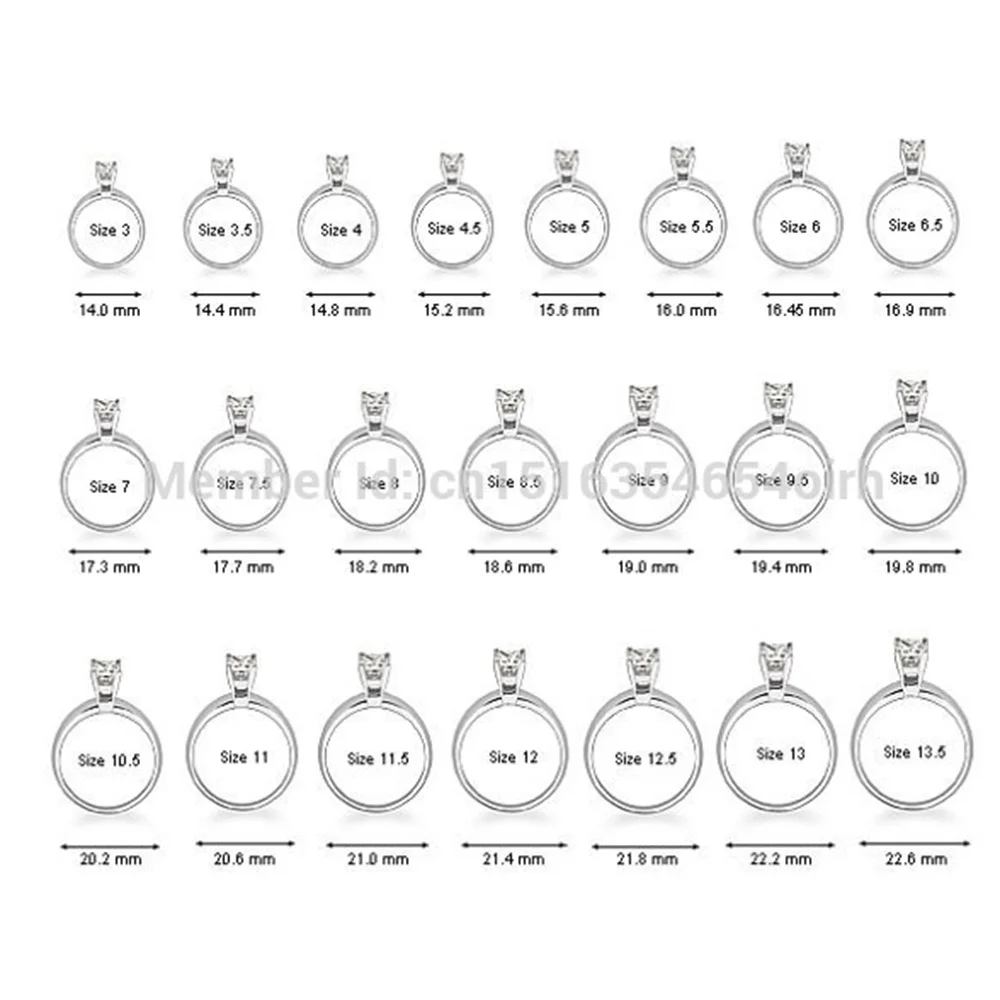

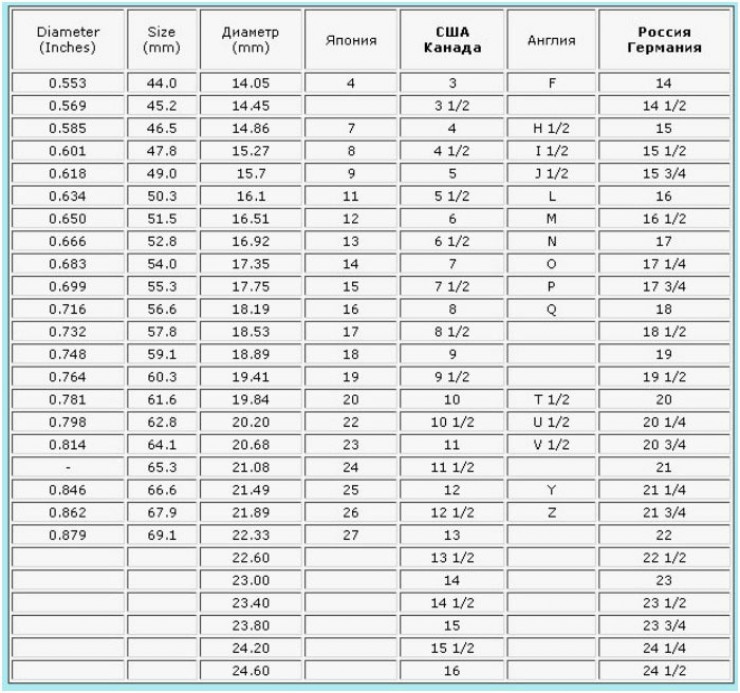

Соотношение размеров колец: Международная таблица размеров колец

Дэйв Уилсон из Celtic Dreams

Рис. 0 большая византийская цепь Дэйва Уилсона.

Со мной часто связываются люди, которые смотрели мои видео на YouTube по изготовлению византийских и персидских цепочек. Иногда их цепи не сработали или они не похожи на мои. Это потому, что они не следовали правильному рецепту.

Когда дело доходит до изготовления цепей и кольчуг, все, что вы делаете, регулируется одним важным моментом… «Соотношение сторон». Но пусть вас не пугает название. Понимание этого простого соотношения является ключом к освоению прыжковых колец, цепей и кольчуги. Это позволит вам сделать любую цепочку в точном размере и пропорциях, которые вы хотите. Проще говоря, соотношение сторон – это внутренний диаметр соединительного кольца, разделенный на диаметр провода.

Рис. 1, показывающий вычисление соотношения сторон.

Прыжковое кольцо с низким передаточным числом будет довольно толстым, как рогалик. Центральное отверстие маленькое по сравнению с общим диаметром. В то время как большее соотношение сторон будет больше соответствовать обручу для упражнений, внутренний диаметр которого во много раз превышает толщину пластиковой детали. Уменьшение диаметра или утолщение провода уменьшит соотношение сторон. И наоборот, более тонкая проволока и больший диаметр увеличат соотношение сторон.

Pic 2 Bagel имеет небольшое соотношение сторон. хулахуп имеет очень большое соотношение сторон.

Это соотношение определяет, сколько переходных колец пройдет через другое. И именно поэтому так жизненно важно делать цепи и кольчуги. Но чтобы рассчитать это, вам нужно работать в мм.

Невозможно разделить британские измерения на сечение провода AWG.
Все размеры должны быть в одних и тех же единицах измерения, мм.

Предположим, вы хотите сделать простую круглую цепочку для отрыжки. Просто круглые ссылки соединяются одна за другой. Если подумать, через каждую ссылку проходят «две» другие ссылки. И, следовательно, мы должны допустить это. Если используемая проволока имеет диаметр 1 мм, это означает, что внутренний диаметр соединительных колец должен быть «не менее» 2 мм, чтобы оставить место для двух колец. Еще меньше, и вы не сможете сделать цепочку.

Рис. 3. Круглый рыгатель с соотношением сторон 2.

Но это все равно будет тесно. В идеале вам нужно немного места, чтобы цепь могла свободно двигаться. Таким образом, если мы сделаем кольца немного больше с внутренним диаметром 3 мм, это даст место для двух переходных колец и освободит 1 мм. Это сделает прекрасную простую цепочку, которая красиво выглядит, гибка и проста в изготовлении. Следовательно, в этом случае внутренний диаметр в три раза больше диаметра проволоки, что означает соотношение сторон AR 3,0

Внутренний диаметр 3 / Диаметр проволоки 1 = AR 3

Рис. 4 Тот же провод толщиной 1 мм, но теперь с соотношением сторон 3,0. Намного лучше.

Вот волшебная часть. Какую бы проволоку вы ни использовали, просто выберите оправку в три раза больше, и вы каждый раз будете получать красивую цепь изрыгателя. В данном случае три действительно магическое число.

Возможно, вы захотите сделать его намного больше, используя проволоку толщиной 2 мм. Какого размера вам нужно сделать кольца для прыжков? Все просто: если мы придерживаемся исходного соотношения сторон, равного 3, тогда внутренний диаметр просто в 3 раза больше диаметра провода.
Соотношение сторон Проволока 3 X 2 мм = внутренний диаметр 6 мм.

Намотайте проволоку на оправку диаметром 6 мм, и ваша готовая цепь будет иметь те же пропорции, что и ваша первая, но будет больше. Насколько большой именно? Вы тоже можете это посчитать. Мы знаем, что внутренний диаметр составляет 6 мм, а диаметр проволоки — 2 мм. Представьте, что вы рисуете линию через кольцо для прыжков. Внешний диаметр колец будет равен внутреннему диаметру плюс удвоенный диаметр проволоки. В этом случае 2 + 6 + 2 = 10 мм, что и будет размером вашего выловленного браслета. 1см

Рис. 5 внешнего и внутреннего диаметра
Просто добавьте или уберите два провода, чтобы получить необходимую информацию.

Когда дело доходит до более сложных конструкций, таких как персидские цепи и византийские, где множество колец проходят друг через друга, это соотношение сторон становится жизненно важным. Внутри кольца должно быть достаточно места, чтобы через него прошли все остальные, но слишком свободно, и конструкция будет выглядеть не так, как надо, и даже может развалиться. Следовательно, соотношение сторон жизненно важно, и каждый дизайн будет иметь минимальное и максимальное соотношение (см. таблицу в конце), и это число является секретом успеха.

Фото 6 Персидские и византийские браслеты от Дэйва Уилсона.

Для византийской цепи, например, требуется идеальное соотношение сторон между 3,5 и 4,0 Любое значение меньше 3,5, и вы просто не сможете изготовить цепочку. Больше 4 по-прежнему будет работать, но цепочка становится более открытой и теряет свою красоту. Какого бы размера вы ни хотели сделать византийку, просто придерживайтесь пропорции 3,5, и она будет выглядеть идеально. Как и выше, выберите проволоку и просто выберите оправку примерно в 3,5–4 раза больше. И ваша византия будет выглядеть идеально. Независимо от того, какую оправку вы выбрали, добавьте двойную проволоку, чтобы получить окончательную ширину вашего браслета.

Фото 7. Сравнение двух византийских сетей с немного разными соотношениями сторон.

На фото выше вы видите две византийские цепи. Оба сделаны из серебряной проволоки диаметром 1,2 мм. Верхний был сделан с оправкой 5 мм. 5 / 1,2 = AR 4,1, и вы можете видеть, что эта цепочка, хотя и сплошная, но довольно рыхлая и открытая. В нижней цепи используется та же проволока диаметром 1,2 мм, но она изготовлена ​​на оправке диаметром 4 мм. В этом случае 4 / 1,2 = AR 3,4, и вы можете видеть, что эта цепочка намного туже и плотнее. Это предел. Вы просто не можете сделать его более плотным, чем это. На этом фото показано, как небольшое изменение оправки всего на 1 мм меняет соотношение сторон и, в свою очередь, меняет внешний вид цепи в целом.

Чтобы сделать цепь более компактной и плотной, уменьшите соотношение сторон, используя оправку меньшего размера (внутренний диаметр) или выберите более толстую проволоку. Чтобы увеличить соотношение сторон и сделать цепь более рыхлой и открытой, либо увеличьте размер оправки (внутренний диаметр), либо используйте более тонкую проволоку.

Понимая это соотношение оправки и проволоки, вы можете быть уверены, что ваша цепь будет работать, быть прочной и выглядеть точно в пропорции, независимо от размера, который вы хотите сделать.

Фото 8 Используя эти простые расчеты, Дейв может сделать множество красивых цепочек.

Покупка прыгающих колец

Меня часто спрашивают: «Я хочу сделать персидский браслет, какие прыгучие кольца мне нужно купить?»
Если вы хотите купить готовые прыгающие кольца у поставщиков ювелирных изделий, вы должны знать, что во многих магазинах прыгающие кольца указаны с указанием их «внешнего» диаметра. Но чтобы рассчитать соотношение сторон, вам нужно знать «внутренний» диаметр. Просто, просто вычтите из внешнего диаметра два диаметра проволоки. Помните, что вам всегда нужно работать в миллиметрах. поэтому, если провод указан в AWG или размер указан в дюймах, вам необходимо преобразовать его в мм.

Pic Продаются 9 колец диаметром 7 мм. Обратите внимание, что 7 мм — это «внешний» диаметр.

В приведенном выше примере кольца указаны как тяжелые 7 мм, что нам не сильно помогает. Но в описании сказано, что они сделаны из проволоки 1 мм, а «внешний» диаметр 7 мм. Таким образом, если вычесть два диаметра проволоки, получится внутренний диаметр 5 мм. Теперь мы можем рассчитать соотношение.

Внутренний диаметр 5 мм / проволока 1 мм = AR 5.0

Эти кольца идеально подходят для изготовления полного персидского браслета (именно я пользуюсь ими), но они не подходят для изготовления византийского браслета, слишком большие.

Какой коэффициент у этого прыгающего кольца?

У вас есть мешок старых колец для прыжков, и вы хотите сделать из них красивую византийскую цепочку. Но подходят ли они? Используя штангенциркуль, вы можете измерить внешний диаметр кольца, например, 10 мм, и измерить диаметр проволоки, например, 1,5 мм. Вычтите два провода из наружного диаметра 10 -1,5 -1,5 = 7 мм внутреннего диаметра. Соотношение сторон 7 / 1,5 = 4,6 AR

Так что эти кольца НЕ подходят для византийца. Цепь выглядела бы слишком свободной и открытой. Технически это сработает, но цепь будет выглядеть некрасиво.

Верхний наконечник.
Тот же метод можно использовать для ремонта цепи. Измерив внешний диаметр соединительного кольца и вычтя два диаметра проволоки, вы узнаете, какой размер оправки использовать для изготовления идентичного сменного звена.

Значит, теперь это было не так сложно, не так ли? Теперь вы освоили прыжковые кольца. все, что вы хотите сделать, независимо от размера, вам просто нужно разделить пару чисел, и вы точно знаете, какое переходное кольцо использовать.

Ниже я дал несколько советов  для дополненной реальности некоторых популярных сетей. Для моих друзей из США я дал несколько советов по AWG и имперским оправкам,  чтобы избавить вас от конвертации.

Изготовление прыжковых колец.

Теперь вы точно знаете, какое прыгающее кольцо вам нужно. У вас есть оправка и проволока. Но как проще всего сделать кольца для прыжков?

Процесс состоит из двух частей. Во-первых, вам нужно сделать спираль в виде пружины, обернув проволоку вокруг оправки. Во-вторых, вам нужно разрезать катушку, чтобы создать переходные кольца.

Намотать катушку вручную достаточно просто, но это может занять много времени. Большинство людей предпочитают использовать аккумуляторную дрель или шуруповерт. Вставьте оправку в патрон, согните конец проволоки на 90° и вставьте его в патрон между губками. Медленно наматывайте, отворачивая верхнюю часть оправки от себя. Слегка натяните и держите катушку однородной…

СОВЕТЫ ПО БЕЗОПАСНОСТИ. Крайне важно, чтобы вы использовали аккумуляторную дрель очень медленно и надевали защитные очки и средства защиты рук. Избегайте биения провода, которое может привести к травме .

Когда вы достигнете желаемой длины, снимите рулон и обрежьте концы заподлицо кусачками. Продолжайте наматывать катушки, пока не получите желаемое количество колец. Помните, что каждый поворот оправки на 360° создает одно переходное кольцо.

Совет: всегда добавляйте пару дополнительных витков, чтобы избежать потерь на концах.

После того, как вы сделали свою катушку, следующая часть — разрезать ее вдоль на соединительные кольца. Это та часть, которую люди находят трудной. Многие люди отрезают кольца с помощью кусачек или кусачек. Но это создает проблему. Даже самые лучшие фрезы заподлицо заподлицо только с одной стороны. Когда вы отрежете переходные кольца одно за другим, вы обнаружите, что одна сторона имеет красивый гладкий край, а другая имеет скошенный конец. Это неизбежный результат использования любых фрез заподлицо.

Схема фрез заподлицо. Обратите внимание, что на конце одной стороны переходного кольца есть скос. Только одна сторона ровная.

Верхний наконечник.

Одно из решений – вращать резаки заподлицо и постоянно обрезать скошенный конец рулона, прежде чем резать следующее кольцо. Это нормально, если вам нужно всего одно или два кольца для проекта. Однако это расточительно и отнимает много времени, поэтому неэффективно, если вам требуется много колец для цепи.

Схема, показывающая, как правильно вырезать соединительные кольца с помощью заподлицо. Обратите внимание, что вам нужно обрезать конец катушки заподлицо. Вращайте резаки и разрезайте переходное кольцо. Поверните назад и снова обрежьте монету, прежде чем разрезать следующее кольцо. повторить.

На сегодняшний день лучший способ вырезать прыгающие кольца — это всегда распиливать их тонкой ювелирной пилой. Но многие люди борются с этим. У каждого есть свой метод, но обычно вы размещаете катушку рядом с краем верстачного штифта таким образом, чтобы вы могли пилить под углом 45 ° и резать кольца по одному. Используйте тонкое лезвие и держите его смазанным. С более толстой прочной проволокой это «довольно» легко сделать с некоторой практикой. Но с меньшими катушками или более тонкой проволокой это может быть очень сложно и снова требует много времени.

Важное предупреждение о безопасности…

Некоторые люди пытаются ускорить распиловку, помещая небольшие циркулярные пилы в дремель или гибкий вал. Это чрезвычайно опасно и никогда не должно предприниматься. Непокрытый пильный диск, вращающийся со скоростью 33 000 об/мин, представляет серьезную опасность. Я сам чуть не потерял палец при этом, и у меня до сих пор остались шрамы от этого. Не делай этого!

Устройство для изготовления прыжковых колец Pepetools

Для быстрого, равномерного и безопасного изготовления прыжковых колец лучшим решением является устройство для изготовления прыжковых колец Pepetools. В сочетании с валом Foredom Flex этот невероятный набор инструментов позволяет легко наматывать проволоку на точные оправки, создавая идеально однородные витки.

В комплект также входит пильный диск, прикрепленный к гибкому валу Foredom. Но он размещен в прочном алюминиевом корпусе, который находится внутри специально разработанного держателя катушки. Это делает весь процесс простым и безопасным, так как нет открытых лезвий или движущихся частей. Держатель катушки и кожух пилы также гарантируют, что кольца будут распиливаться идеально прямо каждый раз, оставляя идеальные параллельные кромки на каждом кольце. Используя устройство для изготовления прыжковых колец Pepetools, вы можете сделать сотни идеальных прыжковых колец за несколько минут. Быстро легко, а главное безопасно. Все мои дизайны, которые вы видели выше, сделаны с помощью этого инструмента.

Для получения дополнительной информации об этом фантастическом инструменте щелкните изображение ниже и перейдите по ссылкам на несколько отличных демонстраций и видеороликов. Спасибо за прочтение. Дэйв.

Вот удобная таблица соотношений сторон в Excel

www. Celticdreams.co.uk

© 2020 Pepetools. www.pepetools.com

Объяснение соотношения сторон

Выполните следующие измерения — все измерения должны быть свободными, но не для РАСЧЕТА СООТНОШЕНИЯ ФОРМ И ДИАМЕТРА КОЛЬЦА

• Введите внутренний ИЛИ внешний диаметр кольца и диаметр (толщину) проволоки.
• Вы можете ввести миллиметры или десятичные дюймы, НО вы ДОЛЖНЫ вводить одни и те же единицы измерения для каждого числа.
• Цифры только в ячейках — единицу не ставить.
• Соотношение сторон применимо только для круглых проволочных колец — оно не работает для квадратных проволочных колец.
• Нажмите «Рассчитать»

Информация о размере кольца

Советы по измерению колец: Используйте микрометр и измерьте наружный диаметр и толщину проволоки! Если у вас нет доступа к микрометру, используйте штангенциркуль. Измерить ID сложнее, поэтому OD точнее. ЗАПРЕЩАЕТСЯ использовать какую-либо линейку.

AR представляет собой отношение внутреннего диаметра (ID) к диаметру проволоки

AR=ID/wiredia

После того, как вы ознакомитесь с размерами колец, вы можете изменить размер кольца, который требует модель, чтобы использовать большее или меньшее кольцо.

Соотношение сторон — самый простой способ сделать это.

Взгляните на следующую картинку, чтобы проиллюстрировать некоторые особенности AR. Кольцо большего размера имеет AR 6,4 и считается свободным кольцом. Меньшее кольцо имеет AR 3,2 и считается более плотным кольцом.

Позвольте сделать пример расчета AR для вашего набора трюков.

Давайте посмотрим на первое кольцо на этой диаграмме SXAB1212 12ga 1/2″ ID

Помните, что AR = ID/wiredia, поэтому в этом случае ID указан как фактический ID 0,54″ или 13,72 мм, а диаметр провода указан как 0,094 дюйма или 2,4 мм. Вы можете использовать в своих расчетах миллиметры или дюймы, так как AR является отношением — вам просто нужно использовать те же самые … дюймы ИЛИ мм. В AR 3-я цифра не имеет значения, поэтому это кольцо, как вы можете видеть, имеет AR = 5,7

. Другой способ понять соотношение сторон — это подумать, если бы я сфотографировал кольцо, и на изображении не было ничего для масштаба, единственная информация о размере, которую вы могли бы угадать, это AR. который был 16 г и который 18 г.

Для большинства плетений размер кольца не требуется! Если у вас есть плетение, которое вы сами определяете, и AR 5,3, но кольцо на нашем сайте имеет AR 5,5, в большинстве случаев это вполне приемлемо, и оно будет работать хорошо.
